Del modelo digital al túnel de viento: análisis experimental de una aeronave de ala fija
|
Leonardo David Capponi-Pinto Instituto Tecnológico de Costa Rica, Costa Rica |
|
Javier López-Solís Instituto Tecnológico de Costa Rica, Costa Rica |
|
Fabricio Coto-Vílchez Instituto Tecnológico de Costa Rica, Costa Rica |
Fecha de recepción: 4 de abril del 2025 | Fecha de aprobación: 13 de agosto del 2025
Resumen
Este artículo presenta los resultados del proyecto de investigación estudiantil titulado “Análisis de sustentación, resistencia y empuje aerodinámico de una aeronave no tripulada de ala fija pequeña en el túnel de viento de la Universidad de Costa Rica”, inscrito en la Vicerrectoría de Investigación y Extensión del Instituto Tecnológico de Costa Rica. La investigación se centró en una aeronave no tripulada de ala fija diseñado en Costa Rica, con el objetivo de comparar resultados teóricos, obtenidos mediante simulaciones por computadora, con datos experimentales medidos en un túnel de viento. Para ello, se fabricó un modelo a escala utilizando impresión 3D y se sometió a pruebas para analizar tres fuerzas clave: sustentación, resistencia aerodinámica y empuje. Esta comparación permitió validar el desempeño de la aeronave antes de construirla a escala real. Además, se evaluaron distintas configuraciones de hélice, y se encontró que las de tres palas ofrecieron mejor rendimiento. El estudio marca un avance pionero en la validación experimental de drones en Costa Rica y resalta el valor del uso de túneles de viento para optimizar su diseño y desempeño.
Palabras clave: Dron, aeronave no tripulada, túnel de viento, sustentación, resistencia, empuje, simulación, validación experimental, impresión 3D, diseño aerodinámico.
Abstract
This article presents the results of the student research project titled “Analysis of lift, drag, and thrust of a small, fixed wing unmanned aerial vehicle in the wind tunnel of the University of Costa Rica”, registered with the Vice-Rectory for Research and Outreach of the Costa Rica Institute of Technology. The research focused on a fixed-wing unmanned aerial vehicle (UAV) designed in Costa Rica, with the objective of comparing theoretical results—obtained through computer simulations—with experimental data measured in a wind tunnel. To achieve this, a scaled model was fabricated using 3D printing and tested to analyze three key aerodynamic forces: lift, drag, and thrust. This comparison allowed for performance validation of the UAV prior to constructing it at full scale. Additionally, various propeller configurations were evaluated, and it was found that three-blade propellers delivered better performance. The study represents a pioneering step in the experimental validation of drones in Costa Rica and highlights the value of wind tunnel testing to optimize their design and performance.
Keywords: Drone, unmanned aerial vehicle, wind tunnel, lift, drag, thrust, simulation, experimental validation, 3D printing, aerodynamic design.
Introducción
Históricamente, Costa Rica ha dependido de la importación de tecnología aeronáutica. No obstante, el impulso de certificaciones como AS9100 ha permitido que empresas nacionales se integren en la manufactura global de componentes aeroespaciales [1]. Paralelamente, avances en diseño digital, impresión 3D y laboratorios de simulación han fortalecido un ecosistema tecnológico que combina capacidades en software embebido, IoT y manufactura aditiva [2] [3].Hoy, investigadores tienen nuevas herramientas para crear y probar sus propios prototipos, tal como se muestra en este proyecto.
Un equipo de investigadores del Instituto Tecnológico de Costa Rica comparó simulaciones por computadora con pruebas reales en un túnel de viento (Figura 1. Proceso de toma de datos para validación experimental, llevado a cabo por los investigadores, en el túnel de viento de las instalaciones de la Universidad de Costa Rica.
Fuente: Laboratorio de Transferencia de Calor de la Escuela de Ingeniería Mecánica de la Universidad de Costa Rica.). La aeronave no tripulada de ala fija, previamente diseñada por Leonardo Capponi como parte de su proyecto de graduación [4], fue el centro del estudio de este trabajo, enfocado en tres fuerzas clave del vuelo: sustentación, resistencia aerodinámica y empuje.

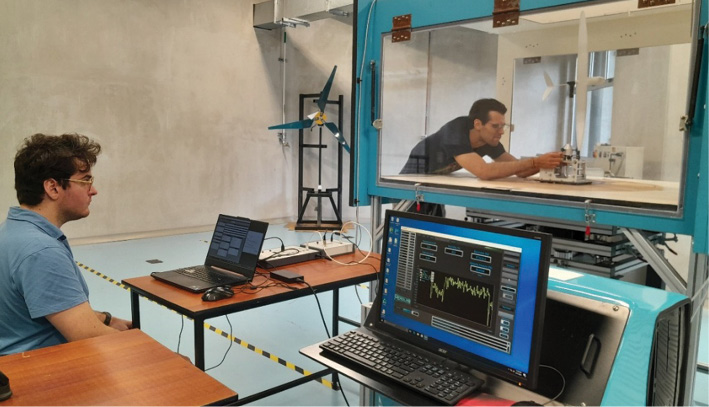

Figura 1. Proceso de toma de datos para validación experimental, llevado a cabo por los investigadores, en el túnel de viento de las instalaciones de la Universidad de Costa Rica.
Fuente: Laboratorio de Transferencia de Calor de la Escuela de Ingeniería Mecánica de la Universidad de Costa Rica.
Este proyecto es una de las primeras iniciativas formales en el país que, valida el diseño teórico de una aeronave (Fig.2) mediante análisis en túnel de viento, marcando un paso importante hacia el desarrollo de talento local en ingeniería aeroespacial.
Figura 2. Configuración de estudio de la aeronave.
Fuente: Elaboración propia.
Desarrollo de la aeronave
La sustentación, la resistencia y el empuje son tres fuerzas fundamentales que determinan si una aeronave puede volar de forma eficiente [5]. En esta investigación, se propuso comprender cómo actúan estas fuerzas en una aeronave no tripulada de ala fija diseñada localmente (Figs 3 y 4). y evaluar si los cálculos obtenidos por simulación computacional coincidían con los datos reales medidos en laboratorio. [6]
Figura 3. Visualización de velocidad del flujo.
Fuente: Elaboración propia por medio de SolidWorks Flow Simulation.
Para ello, se emplearon dos programas especializados de simulación aerodinámica: SolidWorks Flow Simulation y Flow5. Estos softwares permiten observar cómo se comporta el aire al moverse alrededor del avión, estimando así las fuerzas generadas sobre sus alas, estabilizadores y fuselaje, bajo diferentes condiciones de vuelo [7], [8].

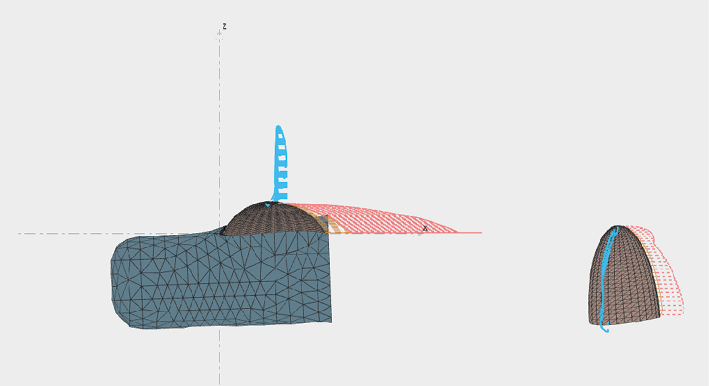

Figura 4. Visualización de fuerzas de sustentación y resistencia.
Fuente: Elaboración propia por medio de Flow5.
Estas simulaciones se realizaron en condiciones controladas, variando el ángulo de ataque y la velocidad, con el objetivo de predecir el comportamiento del modelo en vuelo. La simulación fue clave para optimizar el diseño antes de fabricar el modelo físico. En particular, se utilizaron modelos de flujo estacionario, comparando fuerzas netas de sustentación (Fig. 4) y resistencia con datos teóricos [9].
Figura 5. Visualización de resultantes de fuerzas sobre la superficie de la aeronave.
Fuente: Elaboración propia.
Una vez obtenidos los resultados teóricos, se construyó un modelo físico a escala 1:3 utilizando impresión 3D, permitiendo replicar el diseño con precisión (Fig. 6). Las piezas fueron impresas por secciones, ensambladas y reforzadas para resistir las pruebas experimentales. Esta metodología es respaldada por estudios recientes que demuestran la viabilidad de usar modelos impresos en pruebas aerodinámicas [10].
|
|
|
|
Figura 6. Preparación para impresión 3D de las piezas del modelo a escala
Fuente: Elaboración propia
La fase de ensamblaje se realizó con lijado, masilla y pintura aplicados previamente, para minimizar imperfecciones que pudieran afectar la aerodinámica. También se instalaron puntos de fijación para su montaje en el túnel de viento (Fig. 7).

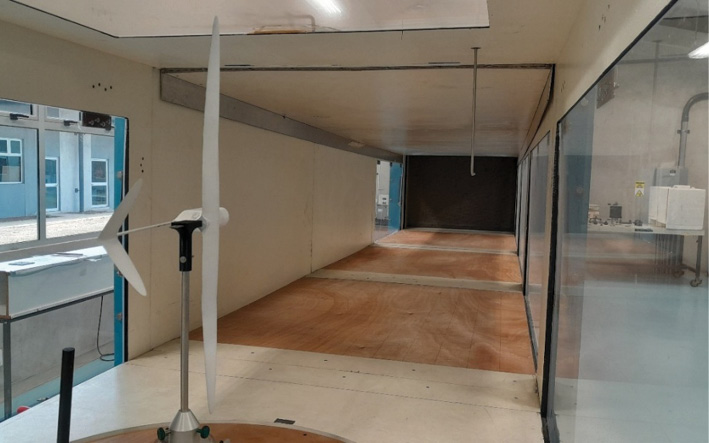

Listo el modelo, se llevó al túnel de viento de la Universidad de Costa Rica, donde se realizaron las pruebas experimentales (Figs. 8 y 9). Este túnel permitió recrear condiciones reales de vuelo sin tener que elevar físicamente la aeronave. La infraestructura fue desarrollada para uso académico y tiene registros anteriores de pruebas similares, elaboradas por el Laboratorio de Investigación en Energía Eólica (LIENE) del Instituto Tecnológico de Costa Rica el cual es dirigido por el investigador Dr. Gustavo Richmond Navarro. [11] [12]
|
|
|
|

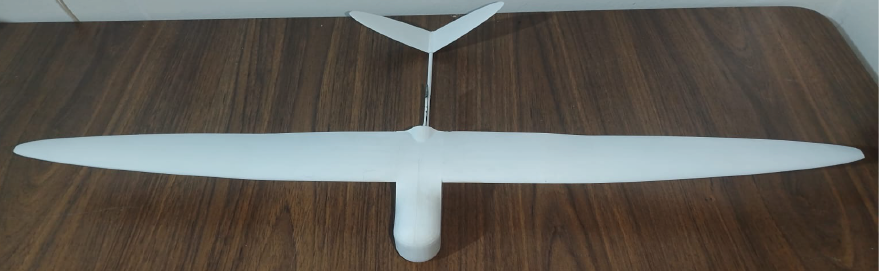

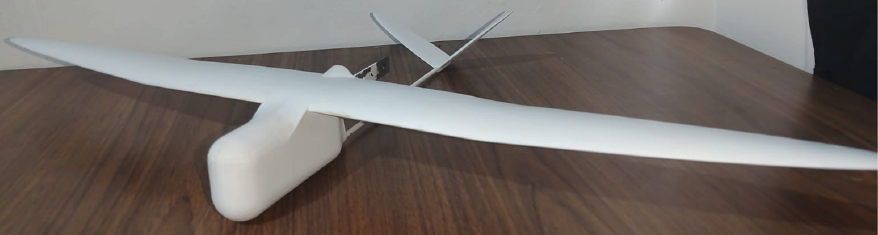

Figura 7. Modelo físico de la aeronave a escala.
Fuente: Elaboración Propia.
Figura 8. Montaje del modelo dentro del túnel de viento en el Laboratorio de Transferencia de Calor de la Escuela de Ingeniería Mecánica de la Universidad de Costa Rica.
Figura 9. Ajuste de la balanza durante el experimento
Durante las pruebas se modificaron variables como la velocidad del flujo y el ángulo de ataque, obteniendo así curvas experimentales de sustentación y resistencia. Estos datos fueron luego comparados con los obtenidos por simulación, verificando si el comportamiento real seguía las predicciones (Fig. 10).
|
Comparación de la Resistencia vs Ángulo de ataque a 15 m/s y 9 m/s |
|
|
|
|
|
Velocidad (m/s) y configuración |
|
|
|
|
|
|
|
15 - SolidworksClean (Theoretical)Figura 10. Comparación de resistencia vs ángulo de ataque a 15m/s y 9m/s de los resultados de configuración limpia obtenidos por análisis en túnel de viento y SolidWorks Flow Simulation.
Fuente: Elaboración propia.
Para cuantificar la similitud entre los datos teóricos y experimentales, se utilizó la diferencia relativa simétrica (RPD), una fórmula estadística recomendada en validaciones técnicas por su neutralidad. Este método evidenció una buena concordancia en la mayoría de los casos, confirmando que las simulaciones fueron confiables para predecir el comportamiento real del modelo (Fig.11) (Cuadro 1).
|
Sustentación vs Ángulo de atque a 9 m/s |
|
|
|
|
|
Configuración |
|
|
|
|
|
|
|
Figura 11. Comparación de Sustentación vs Ángulo de ataque a 9 m/s de resultados teóricos y experimentales.
Fuente: Elaboración propia.
Cuadro 1. Resumen de diferencias relativas promedio para las comparaciones de sustentación vs ángulo de ataque a diferentes velocidades.
|
Velocidad |
Método Comparado |
Diferencia Relativa Promedio |
Observaciones |
|---|---|---|---|
|
9 m/s |
SolidWorks Flow Simulation |
11% |
Buena concordancia con datos experimentales. |
|
Flow5 (LLT) |
21% |
Mayor diferencia relativa, especialmente a -2° y 0° de ángulo de ataque. |
|
|
15 m/s |
SolidWorks Flow Simulation |
11% |
Tendencia muy similar a la experimental. |
|
Flow5 (LLT) |
21% |
Diferencia relativa disminuye conforme aumenta el ángulo de ataque. |
|
|
Fuente: Elaboración propia. |
|||
Además del análisis de sustentación, se realizaron ensayos al sistema moto propulsor, midiendo el empuje generado por el motor eléctrico utilizando hélices tres palas (Fig. 12). Comparando los resultados experimentales con teóricos conocidos de hélices de dos palas.

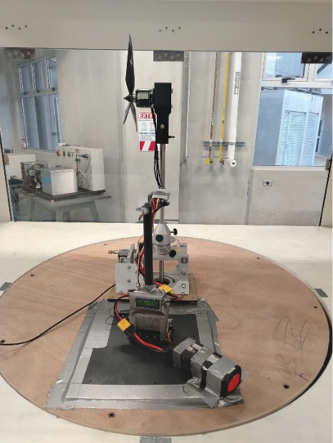

Figura 12. Montaje Balanza-Motor-Hélice para pruebas de empuje dentro del túnel.
Fuente: Laboratorio de Transferencia de Calor de la Escuela de Ingeniería Mecánica de la Universidad de Costa Rica.
Para la aplicación y configuración propuesta, las hélices de tres palas superaron las expectativas en empuje dinámico [13]. En la comparación de empuje para diferentes propelas (fig.13) se observa cómo la propela se aproxima más al empuje requerido, para las velocidades más altas del viento, en comparación con las demás. La toma de datos se hizo por medio de dos investigadores, con la configuración mostrada (fig.14), de forma que se pudiera proceder con el cambio de propelas, cambio de velocidad en el túnel y toma de datos para la obtención de la información deseada
|
Comparación de Empuje requerido vs Empuje disponible a 40% |
||
|
|
||
|
|
|
|
|
|
|
|
Empuje requerido - TeoFigura 13. Comparación de empuje requerido vs empuje disponible a 40% de acelerador con diferentes propelas a partir de análisis teóricos y experimentales.
Fuente: Elaboración propia.
Figura 14. Toma de datos de empuje en el túnel de viento.
Fuente: Laboratorio de Transferencia de Calor de la Escuela de Ingeniería Mecánica de la Universidad de Costa Rica.
Durante el proceso surgieron varios retos. La balanza original del túnel presentó discrepancias, por lo que se requirió adaptar una solución alternativa con apoyo del Laboratorio de Energía del TEC. Sin duda, este tipo de experiencias demuestra cómo la colaboración entre instituciones y departamentos fortalece la investigación aplicada.
Además de los resultados técnicos, el proyecto dejó como legado una metodología experimental para validar diseños aeronáuticos en el país. También permitió el desarrollo de habilidades prácticas en diseño, manufactura, simulación, análisis de datos y resolución de problemas técnicos.
Este estudio marca un paso importante en el desarrollo de capacidades nacionales para la ingeniería aeronáutica. Más allá de evaluar un modelo específico, el proyecto demostró que es posible realizar investigación experimental aeroespacial desde entornos universitarios, combinando talento local, infraestructura local y pasión por la ciencia.
Conclusión
La investigación demostró que las simulaciones computacionales pueden predecir con bastante precisión el comportamiento real de una aeronave de ala fija, siempre que se validen con pruebas físicas. Además, mostró que el túnel de viento es una herramienta valiosa para el desarrollo aeronáutico en el país.
El uso de herramientas accesibles como la impresión 3D y software especializado, permite que los ingenieros realicen investigaciones de alto nivel con recursos limitados. Este enfoque promueve una formación práctica y robusta en ingeniería aplicada.
A futuro, se espera que esta metodología sea replicada por otros proyectos, extendiendo su uso a diferentes tipos de aeronaves y condiciones operativas. Así se fortalece la capacidad local para diseñar, evaluar y optimizar aeronaves desde sus primeras etapas.
Este proyecto representa un avance para Costa Rica en materia de ingeniería aeroespacial, al ser uno de los primeros estudios experimentales de este tipo realizados en el país. Además, contribuye a los Objetivos de Desarrollo Sostenible 7, 9 y 13 [14], al promover tecnologías limpias con propulsión 100% eléctrica.
